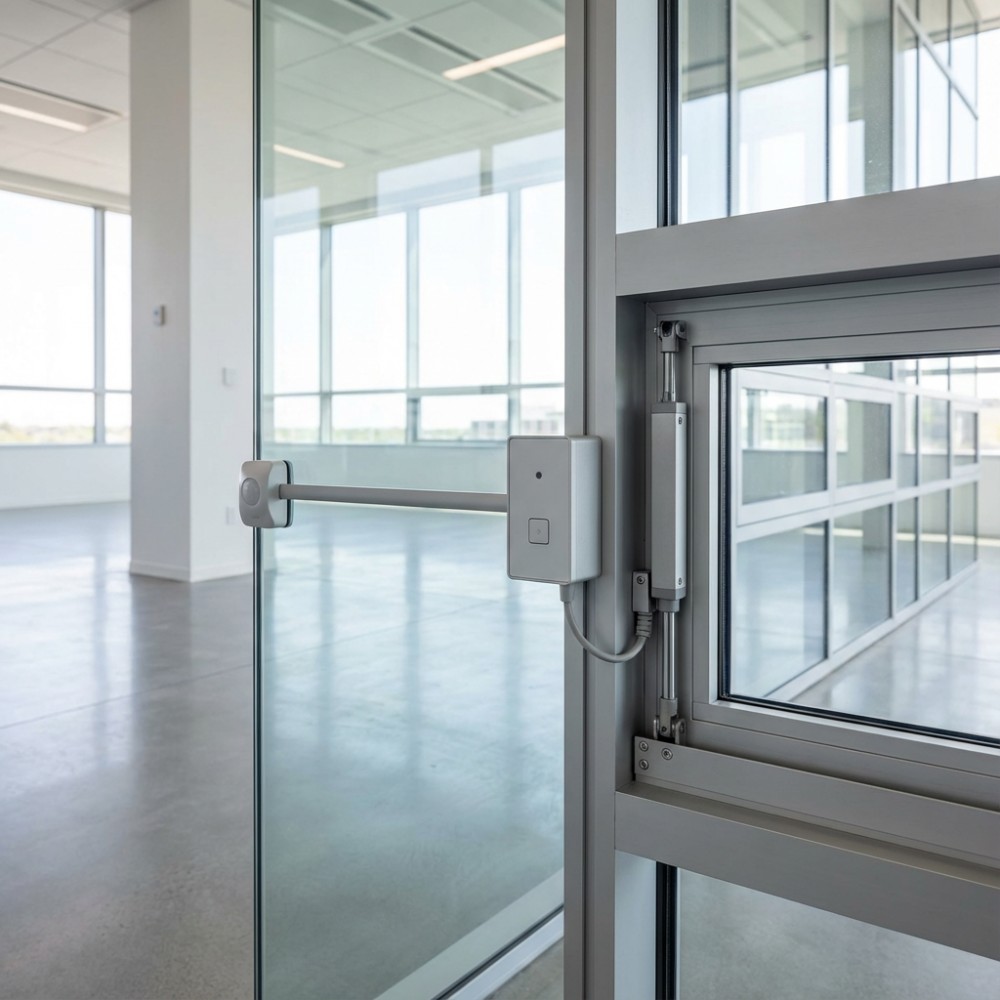

Déclenchement & commande : de la détection au scénario d’ouverture (schéma simple)

À retenir

Un système de désenfumage “marche” quand la chaîne de commande est claire et testable : détection / déclencheur → logique (zones/scénarios) → actionneurs (ouvrants) → retours d’état → remise en service. La majorité des non-conformités vient d’un scénario flou (“on ouvre tout”), d’une mauvaise correspondance zone ↔ ouvrants ↔ amenées d’air, ou d’une commande impossible à tester en conditions réelles.

Schéma simple

Le processus commence par un déclenchement : soit un détecteur (fumée/chaleur), soit un déclencheur manuel (DM), soit une consigne de sécurité donnée via le SSI ou un opérateur. Ce signal est ensuite transmis à la centrale / logique de sécurité, qui identifie la zone concernée et applique le scénario prévu pour cette zone. La commande (CMSI) exécute alors ce scénario en envoyant les ordres nécessaires : ouverture des ouvrants hauts (exutoires), ouverture des amenées d’air si elles existent, éventuel arrêt/asservissement de la ventilation si c’est prévu, et activation des signalisations / reports / alarmes. Ensuite, les actionneurs (DAS) réalisent les actions physiques : les exutoires et amenées d’air s’ouvrent dans la zone concernée, et des retours d’état permettent de savoir si c’est bien ouvert, fermé ou en défaut. Enfin, en phase exploitation, on effectue un contrôle visuel, on traite les défauts éventuels, puis on procède à la remise en état / réarmement selon la procédure définie.

1) Les 3 notions à bien distinguer

A) Déclenchement

Le “signal” qui démarre la mise en sécurité (automatique ou manuel).

B) Commande / logique de scénario

La règle : si zone X → alors ouvrir A+B, arrêter C, afficher défauts…
C’est ici qu’on gagne (ou qu’on perd) l’efficacité.

C) Action

Ce qui bouge réellement : exutoires, trappes d’air, clapets, ventilation, etc.

2) Comment construire un bon scénario

Un scénario robuste répond à 6 questions, sans ambiguïté :

1. Quel événement déclenche ? (détection, DM, sécurité…)

2. Quelle zone est concernée ? (zone feu)

3. Quels ouvrants hauts s’ouvrent ? (exutoires de la zone)

4. Quelles amenées d’air s’ouvrent ? (compensation de la zone)

5. Qu’est-ce qui s’arrête / s’asservit ? (ventilation/HVAC si nécessaire)

6. Quelles preuves et retours d’état ? (ouvert/fermé/défaut + report)

👉 Objectif : que n’importe quel technicien puisse tester et prouver le scénario.

3) Scénario “type” par zones

Exemple : bâtiment découpé en 3 zones

• Déclenchement en Z2

• Actions attendues :

  • Ouvrir Exutoires Z2

  • Ouvrir Amenées d’air Z2

  • Option : arrêter certaines ventilations qui cassent la stratification

  • Laisser Z1 et Z3 au repos (sauf stratégie spécifique)

Pourquoi c’est mieux que “ouvrir tout” ?
Parce que “ouvrir tout” peut :

• diluer les fumées (extraction inefficace),

• créer des flux d’air parasites,

• compliquer l’intervention,

• rendre les tests et la maintenance ingérables.

4) Retours d’état : indispensable pour “prouver” et dépanner

Sans retours d’état, tu te retrouves avec :

• “On a envoyé l’ordre… on ne sait pas si ça s’est ouvert”

• défauts invisibles jusqu’au jour du contrôle (ou pire)

À viser :

• Ouvert / Fermé / Défaut par zone ou par groupe d’ouvrants

• un report clair pour l’exploitant (même minimal)

5) Mise en service : les tests à faire

Tests minimum

• Test déclenchement manuel (DM / commande)

• Test déclenchement automatique (si présent / autorisé)

• Vérifier que le bon scénario s’applique :

  • bonne zone

  • bons ouvrants

  • bonnes amenées d’air

  • ventilation asservie si prévu

• Vérifier les retours d’état et les défauts

• Vérifier la procédure de remise en état / réarmementLivrable clé : PV d’essais (par scénario), sinon difficile de prouver quoi que ce soit.

6) Les erreurs les plus fréquentes

1. Zone non claire → on ne sait pas “qui ouvre quoi”
   ✅ Solution : tableau “Zone → Ouvrants hauts → Amenées d’air → Asservissements”

2. Amenées d’air oubliées → efficacité réelle réduite
   ✅ Solution : une amenée d’air par logique de zone + règle anti-obstruction (exploitation)

3. Commande impossible à tester → conformité fragile
   ✅ Solution : procédure test simple + repérage + retours d’état

4. Ventilation non coordonnée → turbulence / stratification cassée
   ✅ Solution : décider ce qui s’arrête / se met en sécurité, et le tester

5. Pas de procédure de remise en service → système laissé en défaut
   ✅ Solution : “qui réarme, quand, comment, et où c’est enregistré”

7) Checklists

Checklist “Conception scénario”

• Zones définies (Z1, Z2…) + plans

• Tableau : Zone → Exutoires → Amenées d’air → Ventilation/HVAC

• Déclencheurs listés (auto, manuel, opérateur)

• Retours d’état prévus (ouvert/fermé/défaut)

• Procédure remise en service écrite

Checklist “Chantier / repérage”

• Chaque ouvrant a un ID (EXU-Z2-01…)

• Câbles/liaisons protégés et repérés

• Coffrets/centrales accessibles

• Plans “as-built” à jour

Checklist “Mise en service”

• Tests scénario par zone (PV)

• Vérification retours d’état + défauts

• Vérification remise en état / réarmement

• Consignes exploitation remises + registre maintenance
