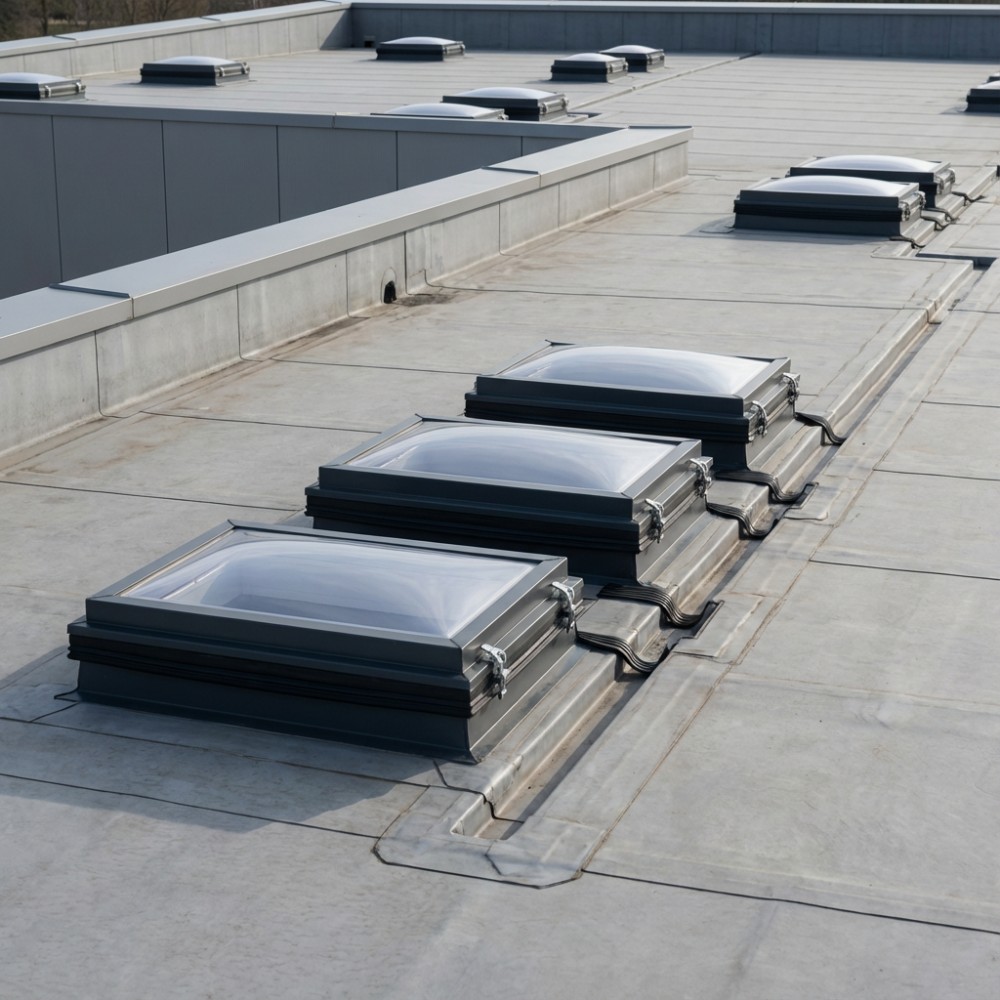

Plan d’implantation : comment organiser les exutoires et éviter les zones inefficaces

À retenir

Un bon plan d’implantation vise 3 choses : (1) extraire dans le bon canton, (2) éviter les “zones mortes” (fumées piégées par obstacles/écrans/toiture), (3) rester testable (scénarios simples + repérage clair). L’erreur classique, c’est de “mettre des exutoires partout” sans cohérence avec les cantons, les amenées d’air, et les flux.

1) Les objectifs d’un plan d’implantation

Un plan d’implantation ne sert pas seulement à “placer des symboles” sur un DWG. Il doit :

• Garantir l’efficacité par canton (réservoir de fumées)

• Réduire les risques de poches de fumées

• Rendre la commande logique et testable (zone → exutoires + air)

• Rendre la maintenance réaliste (accès toiture, sécurité, repérage)

2) Méthode en 7 étapes

Étape 1 — Dessiner les cantons

• Tracer les écrans / séparations de fumées

• Vérifier que chaque canton est lisible, “fermé” latéralement, et cohérent avec le bâtiment

👉 Si tu places les exutoires avant, tu finiras à corriger le cantonnement après coup (et tu perds du temps).

Étape 2 — Identifier les “pièges à fumées”

Sur le plan et en visite :

• poutres profondes / retombées

• ponts roulants / chemins de câbles denses

• mezzanines / faux plafonds partiels

• sheds / changements de pente

• grandes machines / racks hauts

Ces éléments créent des zones où la fumée peut rester “coincée”.

Étape 3 — Définir les surfaces à couvrir par canton

• Où la fumée va-t-elle naturellement se stratifier ?

• Y a-t-il des sous-volumes (zones hautes / zones basses) dans le même canton ?

• Le canton est-il trop grand / trop long (risque zones mortes) ?

Étape 4 — Choisir la logique de répartition

Objectif : une répartition qui couvre le canton sans “extrêmes”.

• Éviter un regroupement de tous les exutoires au même endroit

• Éviter l’inverse “un exutoire au hasard” sans cohérence

👉 En pratique : une distribution régulière par canton, ajustée aux obstacles, est souvent plus robuste.

Étape 5 — Positionner en fonction de la toiture

• Sur toitures avec faîtage / points hauts : favoriser l’extraction aux zones hautes

• Sur sheds : respecter la logique de collecte de fumées (sans créer de poches derrière une retombée)

• Éviter les zones de ruissellement ou stagnation d’eau (impact étanchéité et maintenance)

Étape 6 — Positionner les amenées d’air

Une implantation d’exutoires est incomplète sans air :

• Placer les amenées d’air en bas, réparties

• Éviter le “court-circuit” : air qui monte directement vers l’exutoire le plus proche sans balayer la zone

• Vérifier accessibilité et risque d’obstruction (exploitation)

Étape 7 — Transformer l’implantation en scénarios testables

• Chaque exutoire doit avoir un ID : EXU-Z2-01…

• Chaque canton/zone doit avoir une liste claire : “si Z2 → ouvrir EXU-Z2-01/02/03 + AIR-Z2-01/02”

• Préparer un protocole d’essais (PV) basé sur ces listes

3) Où naissent les zones inefficaces

Voici les cas typiques :

A) Obstacles qui cassent la stratification

• Retombées de poutres et réseaux denses : la fumée se “range” dans des poches

• Ponts roulants : volumes fractionnés

✅ Solution : adapter le cantonnement et/ou compléter la répartition pour couvrir les poches.

B) Canton trop long ou trop large

Même avec assez de surface utile, un canton “géant” peut avoir :

• des zones éloignées des exutoires

• des flux faibles dans certaines parties

✅ Solution : re-cantonner, ou améliorer la distribution et l’air.

C) Exutoires mal répartis

Si la moitié du canton est loin des ouvrants :

• l’efficacité devient non uniforme

• les essais “passent” mais la réalité peut être mauvaise

✅ Solution : redistribuer au lieu d’augmenter seulement le nombre.

D) Amenées d’air mal placées

• Air qui court-circuite vers l’exutoire le plus proche

• Air bloqué ou obstrué

✅ Solution : répartir, protéger, et lier au scénario.

4) Règles pratiques d’implantation

• 1 canton = des exutoires dans ce canton, pas au-delà d’un écran

• Répartir pour couvrir le volume, pas uniquement pour “atteindre une SUI”

• Tenir compte des points hauts de toiture (fumées montent)

• Anticiper l’étanchéité : éviter zones de stagnation d’eau + prévoir accès maintenance

• Éviter de placer un exutoire là où il ne sera jamais maintenu (accès dangereux)

• Si tu as des obstacles majeurs : considère-les comme des “mini-écrans” qui créent des poches

5) Coordination avec commande/scénarios

L’implantation doit finir en :

• tableau “Zone/Canton → Liste exutoires → Liste amenées d’air”

• schéma de commande simple (déclenchement → zone → actions)

• plan de repérage (IDs sur plan + sur site)

• protocole d’essais (PV)

C’est la partie qui rend le système prouvable.

6) Checklists

Checklist “implantation”

• Cantons tracés + écrans cohérents

• Obstacles majeurs identifiés (poutres, ponts roulants, racks, mezzanine)

• Exutoires répartis par canton (pas regroupés)

• Implantation cohérente avec points hauts toiture

• Amenées d’air prévues, réparties, non court-circuitées

• Accès maintenance réaliste + sécurité toiture

• Repérage IDs prévu (EXU-Z… / AIR-Z…)

Checklist “plan de commande”

• Zone → exutoires + air listés

• Déclenchement(s) définis (DM/détection/opérateur)

• Retours d’état prévus ou au minimum méthode de vérification

• Procédure de remise en état écrite
