À retenir

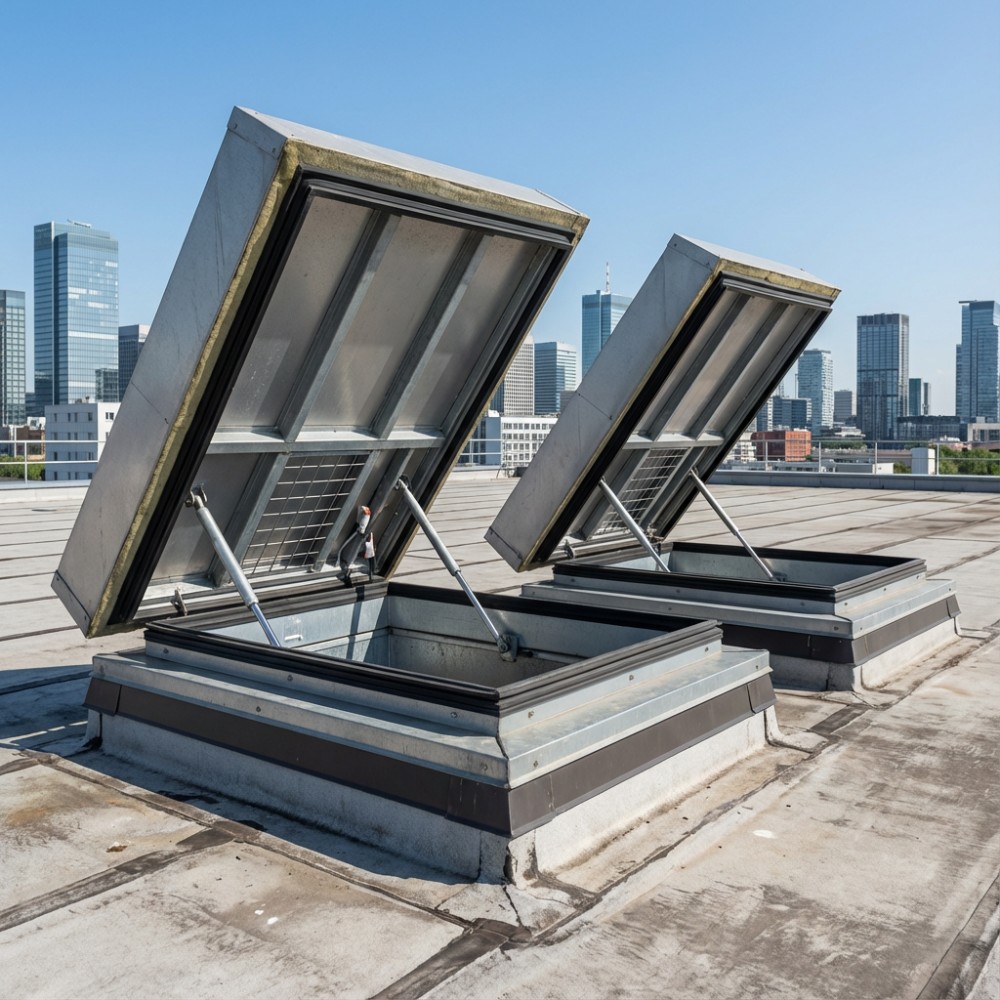

L’angle d’ouverture (160° ou 110°) peut influencer l’efficacité d’un exutoire de fumée, mais ce n’est jamais le seul facteur. Dans la vraie vie, la performance dépend surtout du dimensionnement, de l’implantation, des amenées d’air (compensation), du cantonnement (dans les grands volumes) et de la fiabilité de la commande/maintenance. Un exutoire à 160° peut favoriser une ouverture plus “dégagée”, mais si l’air n’entre pas, si l’exutoire est mal placé ou si le scénario n’est pas testé, l’efficacité restera faible. Votre brochure présente des solutions à ouverture 160° (ex. Ecofeu 160 EL / Ecobac 160 PN) et une solution à 110° (Ecobac DV 110).
1) Angle d’ouverture : ce que ça mesure vraiment
L’angle d’ouverture indique jusqu’où l’ouvrant se soulève/s’écarte. Sur le terrain, cela influence :
- la “liberté” de passage des fumées et de la chaleur,
- la sensibilité au vent,
- l’exposition à la pluie en mode aération (si utilisé),
- certains aspects de maintenance (accès, inspections visuelles).
Mais attention : l’angle ne dit pas à lui seul “combien de fumées sortent”. Ce qui compte réellement, c’est la surface aérodynamique efficace (et le système complet autour).
Dans votre documentation, on voit :
-
des produits “160” (ex. Ecofeu 160 EL, Ecobac 160 PN)
-
et une solution “DV 110” à ouverture pneumatique 110° intégrée dans une voûte.
2) 160° vs 110° : quels effets possibles sur le flux de fumées ?
Sans rentrer dans des calculs lourds, voici les impacts les plus “réels” :
A) Dégagement de l’ouverture
- 160° : l’ouvrant se relève plus et peut offrir un passage plus dégagé, avec moins “d’obstacle” juste au-dessus de l’ouverture.
- 110° : ouverture plus “modérée”, parfois suffisante selon l’intégration (ex. intégration en voûte).
B) Interaction avec le vent
- Plus l’ouvrant est grand ouvert, plus il peut être sensible aux effets du vent (selon implantation, orientation, exposition toiture).
- Le vent peut soit aider, soit perturber l’évacuation (effets de surpression/dépression).
C) Robustesse et répétabilité
L’efficacité “réelle” dépend de la répétabilité : est-ce que l’ouvrant s’ouvre toujours correctement, à chaque test, après des mois/années ?
3) Les 6 facteurs qui comptent plus que l’angle
Si tu veux dépasser la concurrence, mets ces critères au cœur de ton discours (c’est ce que les clients cherchent vraiment).
1) Implantation
Un exutoire à 160° mal placé est moins efficace qu’un 110° bien réparti par zones/cantons.
2) Amenées d’air
Si l’air n’entre pas, les fumées stagnent. Angle ou pas angle, le système perd son efficacité.
3) Cantonnement
Sans cantonnement, les fumées se propagent et tu perds le contrôle. Votre brochure rappelle la logique de cantons et une règle pratique (canton ≤ 1600 m², longueur < 60 m) à adapter selon étude.
4) Type de toiture et intégration
La compatibilité toiture (couvertures sèches vs support étanchéité vs couverture étanche) conditionne une pose propre et durable. Votre doc précise des compatibilités : Ecobac 160 PN pour couvertures sèches (acier/alu/fibres-ciment), Ecofeu 160 EL pour couvertures étanches, Ecofeu DV 110 pour support étanchéité.
5) Commande/déclenchement + essais
Le meilleur angle ne sert à rien si la commande n’est pas fiable ou si personne ne teste les scénarios.
6) Maintenance
Sans accès toiture et plan de tests, tu as un risque de panne silencieuse.
4) Quand 160° apporte un vrai avantage
Un 160° peut être intéressant lorsque :
- tu veux un dégagement maximal (selon géométrie toiture/implantation),
- tu as un bâtiment où l’ouverture “plus libre” fait sens dans l’étude,
- tu as une exploitation capable de maintenir/tester correctement.
Exemple : votre brochure présente Ecofeu 160 EL (ouverture 160°) pour couvertures étanches et mentionne intégration à un CMSI.
5) Quand 110° est largement suffisant
Un 110° peut être très pertinent quand :
- le produit est intégré dans une solution (ex. voûte) qui canalise correctement le flux,
- les contraintes toiture/exposition au vent rendent une ouverture plus “modérée” plus stable,
- l’efficacité globale est assurée par une bonne implantation + compensation + cantonnement.
Votre doc décrit l’Ecobac DV 110 comme une ouverture pneumatique 110° intégrée dans une voûte Ecofil.
6) Vent, pluie, maintenance : impacts terrain
Vent
- 160° peut être plus exposé selon orientation et zone de toiture.
- 110° peut parfois offrir un compromis “stable” selon configuration.
Pluie / aération quotidienne
Si tu utilises les ouvrants aussi en aération (confort), tu dois définir des scénarios et protections (capteurs pluie/vent si prévu). Votre brochure mentionne une option aération avec capteur pluie/vent et commande dédiée.
Maintenance
- Ce qui compte : accès, procédures, tests, traçabilité.
- Un angle “supérieur” ne remplace pas un plan de maintenance.
Checklist de choix
-
Type de bâtiment : industrie / logistique / ERP
-
Volume et hauteur : grand hall ? atrium ? zones enclavées ?
-
Besoin de cantonnement : oui/non + découpage des cantons
-
Implantation : répartition par zones, obstacles sous toiture
-
Amenées d’air : où et comment ? (éviter compensation bloquée)
-
Type de toiture : couverture sèche / support étanchéité / couverture étanche
-
Choix technologie commande : pneumatique / électrique + scénario (CMSI si applicable)
-
Choix angle : 160° ou 110° selon étude (pas “au feeling”)
-
Essais de réception : protocole, tests par scénario
-
Maintenance : accès sécurisé + fréquence + responsable
Mini glossaire
- Angle d’ouverture : amplitude d’ouverture de l’ouvrant (ex. 160°, 110°).
- Surface aérodynamique : “capacité réelle” d’évacuation selon le flux (plus pertinent que l’angle seul).
- Amenée d’air : entrée d’air nécessaire au tirage et à l’efficacité.
- Cantonnement : confinement des fumées dans des zones (canton).
- CMSI : système de mise en sécurité incendie (selon architecture projet).
Conclusion
Pour choisir entre 160° et 110°, ne pars pas de l’angle : pars de la stratégie fumées, des zones/cantons, des amenées d’air, et de la fiabilité de commande + maintenance. Si tu veux éviter une décision “au catalogue”, fais valider ton choix par une mini étude (plans + toiture + scénarios + accès maintenance).
