À retenir

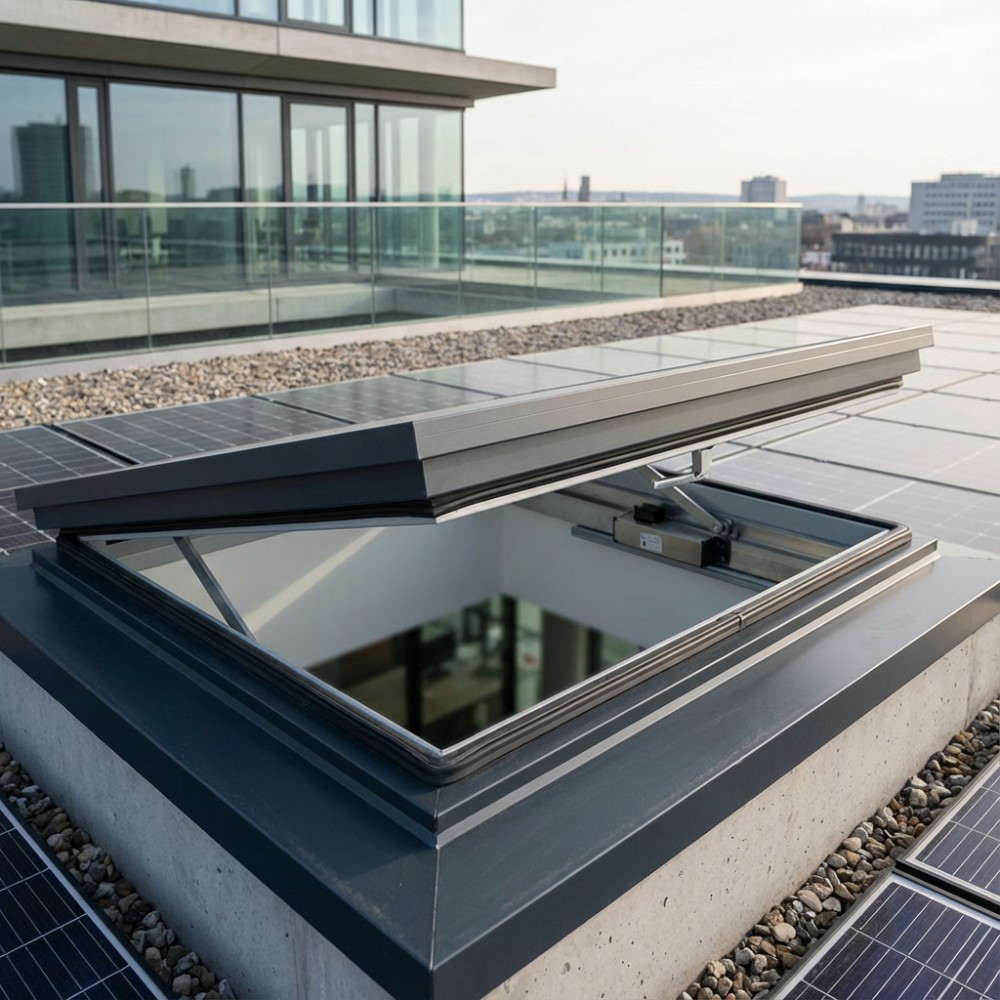

Un exutoire de fumée est un dispositif (souvent en toiture, parfois en façade) qui s’ouvre en cas d’incendie pour évacuer naturellement fumées et chaleur. Il fait partie d’un système de désenfumage naturel (DENFC) et doit être pensé comme un ensemble : exutoire + commande/déclenchement + amenées d’air + (souvent) cantonnement dans les grands volumes. Certains modèles s’ouvrent très largement (ex. ouverture 160° ou 110° selon les gammes).
pascal brochure v6
pascal brochure v6
1) Définition simple : c’est quoi un exutoire de fumée ?
Un exutoire de fumée est un équipement conçu pour créer une sortie de fumées et de chaleur dans un bâtiment en cas d’incendie. Il est généralement installé en toiture (trappe / lanterneau de désenfumage), et s’intègre dans un système de désenfumage naturel.
Dans votre documentation, on retrouve des familles de produits de désenfumage (ex. trappes/exutoires) avec des variantes pneumatiques et électriques.
pascal brochure v6
pascal brochure v6
2) À quoi ça sert
En sécurité incendie, l’objectif n’est pas seulement “d’évacuer de la fumée”. Un exutoire, correctement conçu dans un système complet, contribue à :
- améliorer la visibilité et les conditions d’évacuation,
- limiter l’accumulation de chaleur sous toiture,
- réduire la propagation des fumées (surtout si on ajoute du cantonnement),
- faciliter l’intervention des secours.
3) Comment ça fonctionne
Un exutoire de fumée fait partie d’un scénario simple :
1) Déclenchement
Un ordre est donné (automatique/manuel selon la conception).
Votre kit évoque une chaîne avec SDAD (tête de détection + socle) et des modules/coffrets de commande, avec liaisons à prévoir.
pascal brochure v6
2) Ouverture de l’exutoire
L’exutoire s’ouvre (pneumatique ou électrique selon modèle) pour créer une sortie en partie haute.
3) Compensation d’air
De l’air doit pouvoir entrer via des amenées d’air prévues : sinon, l’efficacité baisse (fumées qui stagnent).
4) Types d’exutoires : pneumatique, électrique, treuil mécanique
Exutoire pneumatique
Souvent utilisé pour des scénarios courants de désenfumage. Dans votre doc, on retrouve par exemple des solutions pneumatiques (Ecofeu 160 PN / Ecobac 160 PN).
pascal brochure v6
Exutoire électrique
Pertinent quand l’exploitation et les scénarios de commande sont orientés “élec”. Votre brochure mentionne Ecofeu 160 EL (commande électrique).
pascal brochure v6
Treuil mécanique
Option plus simple/économique dans certains contextes (à décider en étude). Votre doc le cite comme solution naturelle économique.
pascal brochure v6
5) Ouverture 160° vs 110° : pourquoi ça compte
Deux idées simples :
- Angle d’ouverture : plus l’ouvrant s’ouvre largement, plus il peut favoriser l’évacuation (selon la conception globale).
- Adaptation au contexte : certains exutoires existent en 160° ou 110° selon les modèles/solutions.
Votre brochure cite des solutions à ouverture 160° (ex. Ecobac 160 PN, Ecofeu 160 EL) et une trappe type DV avec ouverture 110° (ex. DV 110).
pascal brochure v6
pascal brochure v6
Important : l’angle n’est pas “tout”. Sans amenées d’air, cantonnement adapté et bonne implantation, un exutoire très ouvert peut rester peu efficace.
6) Critères de choix
Pour choisir correctement un exutoire de fumée au Maroc (industrie/ERP), utilise ces critères :
A) Type de toiture / support
Votre doc distingue des solutions pour couvertures “sèches” et d’autres pour “support étanchéité”, avec des produits adaptés.
pascal brochure v6
B) Usage du bâtiment
- Industrie / logistique (grands volumes)
- ERP (halls, circulations, atriums)
Le besoin de cantonnement change souvent la stratégie.
C) Besoin cantonnement / cantons
Votre brochure explique l’intérêt du cantonnement et rappelle une règle pratique rencontrée en étude (canton max 1600 m², longueur < 60 m).
pascal brochure v6
D) Commande & exploitation
- pneumatique vs électrique
- tests et maintenance (qui fait quoi, à quelle fréquence)
E) Preuves techniques / performance
Certains exutoires sont décrits avec des performances aérauliques (ex. mention “Aa = 4.80” sur un modèle).
pascal brochure v6
7) Erreurs fréquentes à éviter
- Choisir l’exutoire “au prix” sans étude (implantation au hasard)
- Oublier les amenées d’air (compensation)
- Ignorer le cantonnement dans les grands volumes → fumées qui se propagent
- Mélanger aération quotidienne et sécurité sans scénarios clairs (capteurs/commande)
pascal brochure v6 - Négliger l’accès toiture et la maintenance (le système devient inutilisable)
8) Maintenance : checklist utileÀ adapter à ton plan de maintenance, mais au minimum :
- exutoires accessibles et non obstrués
- contrôle visuel : fixations, corrosion, étanchéité
- test commande (selon protocole)
- vérification éléments de commande/déclenchement
- si aération : vérifier capteurs pluie/vent + commande aération
pascal brochure v6
