À retenir
Une trappe de désenfumage (souvent appelée aussi exutoire de fumée / lanterneau de désenfumage) n’est pas un produit “standard”. Les différences entre modèles viennent surtout de l’intégration toiture (couverture sèche vs support étanchéité vs couverture étanche), du mode de commande (pneumatique ou électrique), de l’angle d’ouverture (ex. 160° vs 110°), et des usages (désenfumage sécurité uniquement, ou désenfumage + aération quotidienne). Le bon choix se fait à partir du bâtiment (industrie/ERP), de la stratégie fumées (zones/cantons), des amenées d’air, et de la maintenance—pas “au catalogue”. Votre brochure illustre bien ces variantes : solutions 160° (ex. Ecobac 160 PN / Ecofeu 160 EL) et une solution 110° (Ecobac DV 110), avec des compatibilités toiture différentes.
1) Trappe de désenfumage : définition simple

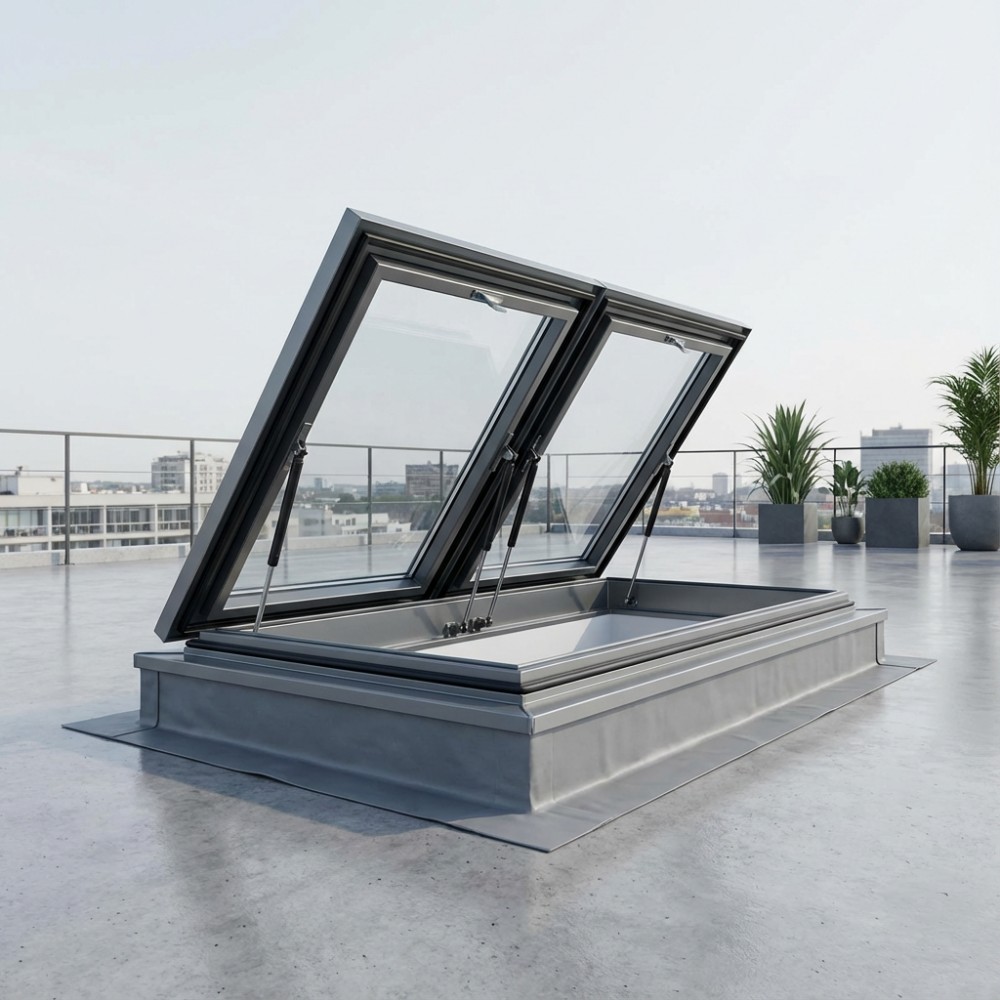

Une trappe de désenfumage est un ouvrant (généralement en toiture) conçu pour évacuer fumées et chaleur lors d’un incendie, dans une logique de désenfumage naturel (DENFC). On la retrouve aussi sous les termes :
- exutoire de fumée
- lanterneau de désenfumage
- ouvrant de désenfumage
Important : la trappe est un élément du système. L’efficacité dépend aussi de :
- la commande/déclenchement (scénarios, essais),
- les amenées d’air (compensation),
- l’implantation sur le bâtiment,
- le cantonnement dans les grands volumes (si nécessaire).
2) Les grands “types” de trappes
Le premier tri se fait presque toujours par la toiture. Dans votre doc, on voit des modèles explicitement associés à des types de couvertures.
A) Trappes pour “couvertures sèches”
Exemple : Ecobac 160 PN est indiqué pour couvertures sèches (fibres-ciment, acier, aluminium) et se présente comme une solution combinant ventilation naturelle, lumière naturelle et désenfumage (selon configuration).
Quand ça colle bien :
- bâtiments industriels / logistiques avec toiture bac acier/fibres-ciment,
- objectifs de ventilation/aération naturelle possibles en plus du désenfumage (si prévu).
B) Trappes pour “support étanchéité”
Exemple : Ecofeu DV 110 est indiqué pour couvertures de type support étanchéité.
Quand ça colle bien :
- projets avec membrane/étanchéité sur support,
- besoins d’intégration maîtrisée (costière, relevés, points singuliers).
C) Trappes pour “couvertures étanches”
Exemple : Ecofeu 160 EL est indiqué pour couvertures étanches, avec commande électrique et ouverture 160°.
Quand ça colle bien :
- toitures étanches où la solution est conçue pour être compatible,
- projets où la commande électrique et l’intégration au scénario sécurité sont recherchées.
3) Commande : pneumatique vs électrique
Le choix “pneumatique vs électrique” est souvent surévalué. En pratique, ce qui compte est : fiabilité + testabilité + maintenance.
Pneumatique
Dans votre brochure, des solutions pneumatiques existent (ex. Ecobac 160 PN, DV 110 ouverture pneumatique).
Bon fit quand :
- l’exploitation maîtrise ce type de commande,
- tu veux une logique “simple” et robuste (selon architecture projet).
Électrique
Ecofeu 160 EL est présenté comme commande électrique, ouverture 160° et intégration possible au CMSI (selon architecture).
Bon fit quand :
- scénarios et supervision orientés électrique,
- besoin de cohérence avec d’autres équipements sécurité.
4) Ouverture 160° vs 110° : impact selon le cas
Dans votre gamme, on voit :
-
des solutions 160° (Ecofeu 160 EL, Ecobac 160 PN)
-
et une solution 110° (Ecobac DV 110) intégrée en voûte Ecofil.
Ce qu’il faut retenir :
- 160° peut donner une ouverture plus “dégagée” (selon implantation).
- 110° peut être totalement suffisant si le système est bien conçu (zones, compensation d’air, cantonnement si nécessaire).
- l’angle ne remplace pas une bonne étude.
5) Usages : sécurité incendie vs aération quotidienne
C’est une différence majeure entre modèles et projets.
Usage 1 — Désenfumage “sécurité” uniquement
Priorité : mode incendie, scénarios, essais, maintenance.
Usage 2 — Désenfumage + aération
Certains modèles sont décrits comme apportant aération et lumière naturelle (ex. Ecobac Aération).
Votre doc mentionne aussi une option aération avec capteur pluie/vent + bouton de commande aération.
Règle d’or : si l’ouvrant fait les deux, le mode sécurité doit rester prioritaire, testable et “non désactivable” par erreur d’exploitation.
6) Comment choisir
Voici la méthode que tu peux réutiliser en page “guide” ou en process devis.
-
Type de bâtiment : industrie/logistique/ERP + contraintes d’exploitation
-
Toiture : couverture sèche / support étanchéité / couverture étanche
-
Stratégie fumées : zones, volumes, obstacles, chemins d’évacuation
-
Amenées d’air : où elles sont, comment elles restent disponibles
-
Cantonnement : nécessaire ou non (grand volume = souvent clé)
-
Commande/scénarios : pneu/élec + logique de déclenchement + essais
-
Maintenance : accès toiture, sécurité, fréquence, responsable, traçabilité
7) Tableau comparatif
| Critère | Modèles “160°” (ex. 160) | Modèles “110°” (ex. DV 110) | Ce que ça change vraiment |
|---|---|---|---|
| Angle d’ouverture | Plus grand | Plus modéré | Peut influencer le dégagement, mais pas l’efficacité seul |
| Intégration | Dépend du modèle/toiture | Souvent intégré à une solution (ex. voûte) | L’intégration toiture est souvent plus critique que l’angle |
| Commande | Pneumatique ou électrique selon modèle | Pneumatique (dans l’exemple) | La fiabilité et la testabilité comptent plus que le “type” |
| Efficacité réelle | Variable | Variable | Dépend surtout : implantation + compensation + cantonnement + maintenance |
8) Erreurs fréquentes
-
Choisir un modèle sans valider la toiture → étanchéité fragile, SAV.
-
Oublier la compensation d’air → ouverture OK mais fumées stagnent.
-
Négliger le cantonnement en grand volume → propagation sous toiture.
-
Mélanger aération et sécurité sans scénarios clairs → risques en exploitation.
-
Pas d’essais de réception → pannes découvertes trop tard.
9) Checklists
Checklist “Étude / devis”
-
Plans + dimensions + hauteurs + usage du bâtiment
-
Type de toiture confirmé (sèche / support étanchéité / étanche)
-
Besoin d’aération quotidienne : oui/non + contraintes météo
-
Stratégie zones/cantons + obstacles sous toiture
-
Emplacements amenées d’air (et garantie de disponibilité)
-
Type de commande souhaité (pneu/élec) + scénarios
-
Accès maintenance toiture (sécurité, cheminement)
Checklist “Réception / maintenance”
- Tests d’ouverture par scénario
- Vérification commande (mode sécurité prioritaire)
- Vérification étanchéité points singuliers (angles, traversées)
- Contrôle absence d’obstacles (toiture + sous toiture)
- Registre maintenance : dates, résultats, actions
Mini glossaire
- Trappe de désenfumage : ouvrant toiture pour évacuation fumées/chaleur.
- Exutoire : terme courant équivalent dans beaucoup de contextes.
- Costière : support/rehausse sur toiture pour recevoir l’ouvrant.
- Amenée d’air : entrée d’air nécessaire au tirage et à l’efficacité.
- Cantonnement : confinement des fumées dans une zone (canton).
Conclusion
Pour choisir une trappe de désenfumage, commence par la toiture et la stratégie fumées (zones, air, cantonnement), puis seulement ensuite par le modèle (160°/110°, pneu/élec). Si tu veux sécuriser le choix, fais valider le couple toiture + scénarios + maintenance avant commande : c’est ce qui évite les erreurs coûteuses.
